油煙在線監測系統（HA-LM1000）

北京中恒安作為專業的環保氣體檢測公司與解決方案提供商，根據多個餐飲油煙在線監測系統項目的建設經驗，深入調研餐飲油煙污染綜合監管辦法，提出“監、管、治”三同步的油煙管理理念，即在線監測、凈化治理、輔助執法同步開展、同步實施，以破解長期以來的油煙污染難題。

油煙監測系統架構圖

現場端

在線監測：實時監測油煙濃度、風機工作狀態、凈化器工作狀態、凈化效率等，上報至環保局監控平臺。

監管執法：使用便攜式自動紅外油份濃度檢測儀，對超標排放的點位進行現場檢測，現場執法，并可將執法記錄上傳至監控中心，實現執法信息電子化管理。

凈化治理：通過油煙凈化器對油煙進行凈化處理。對運行狀態異常、效率不達標的設備改造。

運維活動：為保障油煙在線監控系統持續穩定運行，可提供運維服務，運維內容包括：油煙在線監測系統的日常巡檢、技術支持、定期保養清潔以及SIM的充值等。

用戶端

環境監管部門：監管人員通過油煙在線監控系統軟件，對監測異?；虺瑯说钠髽I(yè)進行現場檢查、監督。平臺軟件主要完成數據采集、管理、查詢、統計和報表等功能。

餐飲企業：通過監測平臺，餐飲企業可隨時掌握油煙監測數據及環境監管部門發布的相關監管制度及通知。查看所關注企業當前監測狀態以及凈化器上次清晰日期。

油煙在線監測系統

系統概述

油煙在線監測系統是為了滿足餐飲行業油煙排放監管的需求，利用物聯網技術、GPRS無線通訊及GIS等技術，實現對分散餐飲企業的集中監管。系統實時監測油煙排放濃度以及凈化器和風機的工作狀態等信息，結合餐飲企業檔案信息管理、智能的數據統計分析及報警管理功能，為環境監管部門對餐飲企業的管理提供技術支撐。

系統特點

主機和探頭分體式設計，售后維護簡單，用戶只需定期清洗探頭和過濾裝置，且不會(huì )損傷主機部分任何部件；

電子和氣路部分分離，方便故障排查，便于日常維護和更換設備零部件簡單快捷；

采用工業儀表預處理系統設計思路，減少污染物對傳感器造成干擾；

采樣系統模塊化設計，維護成本低，日常維護簡便；

超大過濾設計，有效延長維護周期，保護泵體不受污染；

后置式大流量采樣泵設計，取樣迅速，數據更真實；

油煙傳感器組件具有抗水汽干擾功能，可避免誤報；

氣路具備自清潔功能，可有效避免油污對傳感器元器件造成污染；

獨特的采樣流路設計，不受煙道內氣流流速變化的影響，數據穩定；

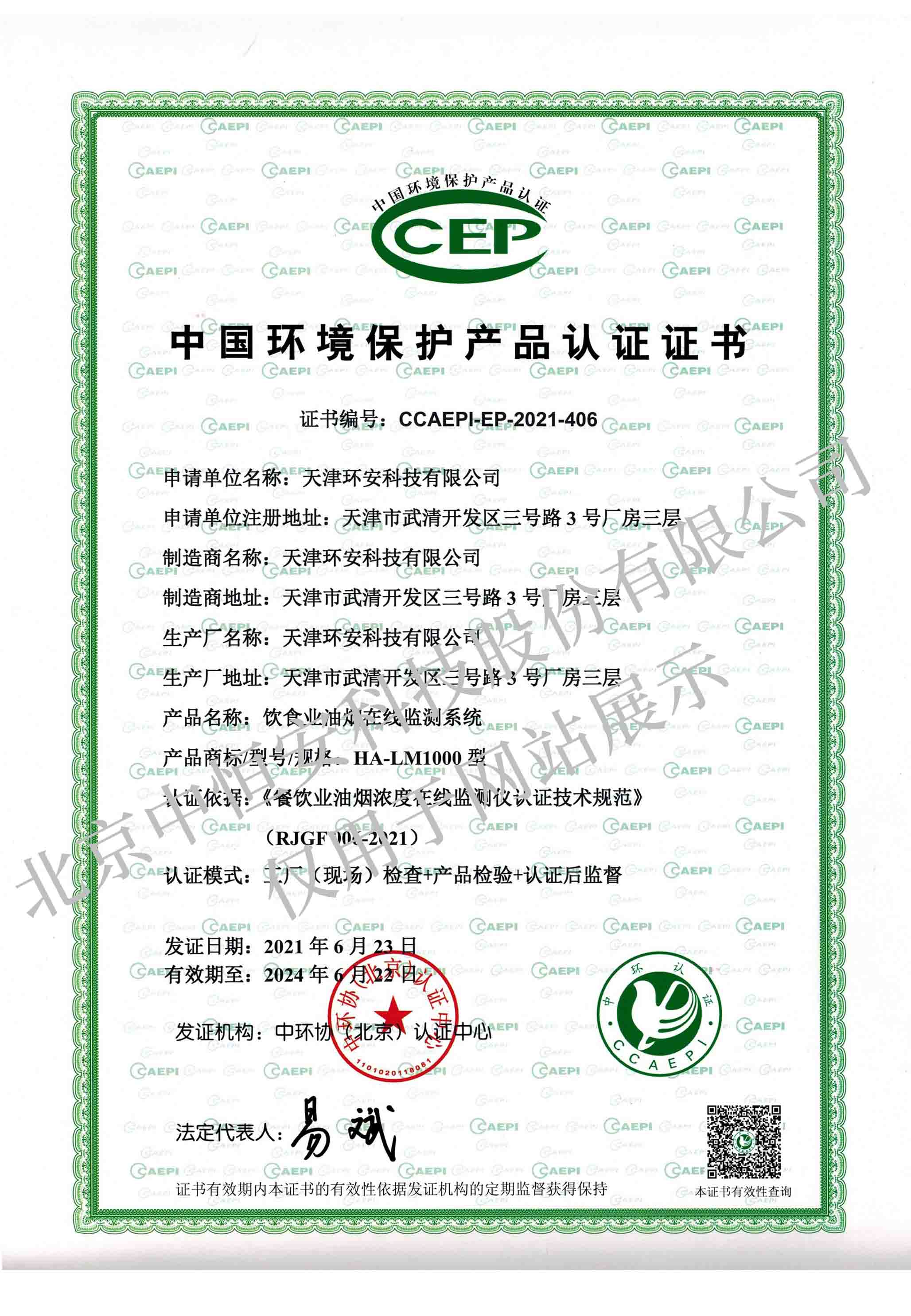

符合RJGF006-2021餐飲業油煙濃度在線監測儀最新標準。

HA-LM1000油煙在線監測系統

產品概述

HA-LM1000油煙在線監控儀主要分為油煙監控主機箱、油煙監測系統探頭箱兩大大部分。實時監測油煙濃度、顆粒物濃度，非甲烷總烴油煙溫濕度、風機工作狀態、凈化器工作狀態等，具有本地數據存儲及處理功能，可通過無線網絡(luò )將現場監測數據及報警信息，按照HJ/T212-2017通訊協議上報至環保局監測平臺。

系統原理

油煙探頭箱

油煙采樣系統通過探頭箱探針采集油煙原始數據，樣氣進入檢測系統，激光傳感器和半導體傳感器檢測到原始數據，并對油煙濃度，顆粒物濃度，非甲烷總烴濃度進行綜合分析、計算，從而得到準確的油煙排放數據。

由于油煙易污染傳感器，所以HA-LM1000的傳感器采用了專有設計，使得傳感器能抵抗油煙污染，延長探頭的使用壽命，設備維護簡單，且維護成本低。

油煙檢測系統探頭箱主要由采樣探針，探頭箱，激光傳感器組件，半導體傳感器組件，取樣泵及485通訊線組成。工業級預處理設計思路，專有的傳感器保護設計能保護內部傳感器部件不受油煙直接污染。內部傳感器板獲得的數據通過RS485電纜上傳到監控主機。

產品結構具有模塊化設計，維護便捷、重量輕、安裝方便，密封性好，便于清潔等特點 。

激光傳感器組件結構

采集器主體

采集器集成GPRS無線通信模塊（可選CDMA），采用實時在線、自動上報的方式工作。采集器帶有油煙探頭用接口，用于連接探頭。

HA-LM1000可以智能檢測風機、凈化設備開關信號。此外采集器還帶有擴展的開關量輸入和繼電器輸出接口，可用于監控風機和凈化器的工作狀態。

產品配置

專利油煙測量技術，可準確測量油煙濃度：誤差不超過10%，量程可達10.0mg/m3;

專利油煙探頭技術，可長期穩定運行，便于維護；

內置4G無線通信，實時聯網，數據自動上報；

體積小巧，主機箱：325*266*179mm，探頭220×220*119mm;

帶有液晶顯示和按鍵，方便現場查看和操作；

可保存1年的數據；

全工業級設計，高穩定性；

工作溫度范圍-10℃~+55℃；

直接使用220VAC交流電源。

界面展示

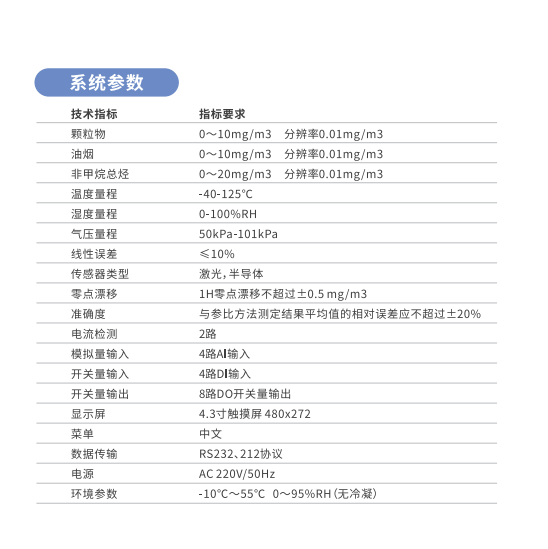

主要技術指標

產品優勢

1. 采用工業儀表預處理系統設計思路，減少污染物對傳感器的干擾，使得檢測更精確

2. 設備支持“一主機多探頭”模式，適用于一個餐飲企業有多個煙道的情況

3. 此設備除可采集油煙、顆粒物、非甲烷總烴外，還可監測管道溫度和濕度

4. 采用開口式電流互感器，不用剪斷風機和凈化器線纜即可測量。

5. 利用移動監管平臺的便利性和時效性，通過智能手機 APP 和微信平臺，解決餐飲企業和監管方信息傳播渠道狹窄、信息反饋不暢的問題

6. 數據穩定采樣系統模塊化設計，維護成本低，日常維護簡便

7. 采用開口式電流互感器，不用剪斷風機和凈化器線纜即可測量。

8. 利用移動監管平臺的便利性和時效性，通過智能手機 APP 和微信平臺，解決餐飲企業和監管方信息傳播渠道狹窄、信息反饋不暢的問題

應用范圍

各種餐飲行業等需要大量排放油煙的地方都需要我們這款產品來實時監測油煙排放濃度、風機和凈化器的工作狀態，并根據油煙濃度的狀態，智能的控制凈化器和風機的開停機，從而達到自動控制目的。
